一、系統簡介
集中供熱是指以熱水或蒸汽作為熱媒,由一個或多個熱源通過熱網向城市、鎮或其中某些區域熱用戶供應熱能的方式,現在主要以熱水為熱媒為主。 集中供熱能夠提高能源利用率、節約能源;減少司爐人員及燃料、灰渣的運輸量和散落量,降低運行費用,改善環境衛生;易于實現科學管理,提高供熱質量。實現集中供熱是城市能源建設的一項基礎設施,是城市現代化的一個重要標志,也是國家能源合理分配和利用的一項重要措施。
山東科諾提供的城市熱網換熱站自動化系統可為化工、電力、冶金、水處理、市政供熱等行業實現生產過程的自動化控制、實時監控管理。
換熱站一般由汽水換熱器組成的換熱系統、循環水泵組成的循環水系統、補水泵組成的補水系統來構成。在控制過程中,需要采集大量的物理量,如壓力、溫度、流量、液位等模擬量參數,并通過PLC對這些參數進行實時采集和處理。熱網監控系統是專為熱網調度自動化而設計的,即實現整個進汽和供水過程的全程實時監控。
二、系統概述
山東科諾依據用戶需要設計集中供熱的PLC過程自動化控制,選用PLC進口品牌或國產品牌,嚴格按照供熱控制要求,為用戶提供最優化的過程自動化解決方案。同時亦可根據用戶要求提供現場檢測儀表與現場動力設備及相關的其他設備等,提供設計安裝調試的交鑰匙工程.集中供熱系統主要包括:換熱站自控系統、熱網監控系統、無線遠程集抄系統、供熱計量與溫控一體化系統,可為用戶實現換熱站的集中監控、數據采集、控制和管理、協助調度等功能。系統具有操作簡單、使用方便、功能齊全、性能可靠、適應廣泛、組態靈活等特點。從現場控制終端到辦公室管理計算機,從通訊系統到管理網絡,從軟件到硬件,為城市熱網監控提供高性能的、實用的、經濟的解決方案
三、系統工藝

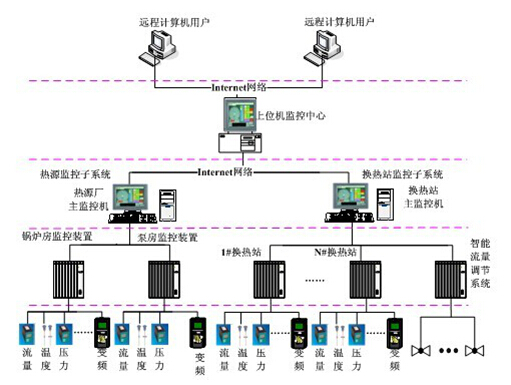

系統提供的換熱站的自控系統由上位機(監控中心)、下位機(現場控制層)、通訊網絡等組成。
上位機主要面向操作人員,由數據采集服務器、監控工作站、工程師工作站、UPS電源、打印機等組成,對各換熱站工藝參數、電氣參數和設備運行狀態進行監測、控制、聯鎖和報警,以及報表打印等;通過使用在調度中心和各換熱站間的一系列通訊鏈,完成整個熱網調度所必需的數據采集、數據通訊、順序控制、時間控制、回路調節及上位監視和管理功能。
下位機面向生產過程,包括PLC、電動執行機構、傳感器、變頻器、現場操作站等。主要完成各換熱站一、二次網的溫度、壓力、流量、液位等工藝參數的實時采集、各種運行設備的狀態實時反映和控制。在通訊網絡的支撐下,通過網絡接口將換熱站運行狀態的數據傳送到調度監控中心,同時接收調度監控中心發來的調度控制指令;調度監控中心負責接收各現場監控設備發來的數據,并對數據進行存儲、歷史趨勢分析、報警、報表打印等,在此基礎上,向各現場設備發出調度控制指令,部分換熱站還實現了無人值守。
通訊網絡是整個熱網監控系統聯絡的樞紐,各個換熱站、熱源、管道監控節點通過通訊網絡系統形成統一的整體
四、系統特點
山東科諾根據具體供熱要求設計全集成自動化控制方案。主要包括: 城市熱網換熱站控制系統(DCS/PLC)、過程現場檢測儀表、過程生產動力設備控制系統。
城市熱網換熱站控制系統實現了數個換熱站的自動控制以及聯網調度,不僅對換熱站的溫度、壓力、流量、水泵的電流、溫度、啟停狀態等信號進行采集及處理,將數據通過網絡傳輸?shù)姆绞絺魉偷缴衔粰C(jī),同時接受上位機傳來的命令對換熱站水泵、調節閥等進行控制。實現對換熱站的一次供/回水溫度、室外溫度、流量、壓力、閥位等數據的采取和控制,做到對換熱站的自動調節的同時,又實現了網上監控。亦可針對無人值守的換熱站,通過GPRS上傳當前換熱站的工作情況,同時調度中心也可以超越換熱站自動控制系統的自動控制進行手動操作,平時換熱站按照預設的參數進行自動運行。

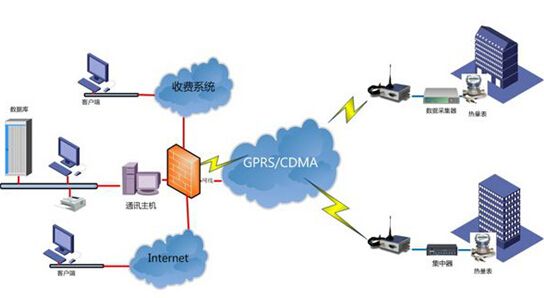

無線遠傳抄表系統通過電腦網絡自動抄表系統就能準確知道用戶的供暖情況,可以實現自動抄表、計費、統計報表,以及遠程通斷控制功能,解決數據上報不及時、管理不便等難題,體現了高科技、智能化的科學管理模式。

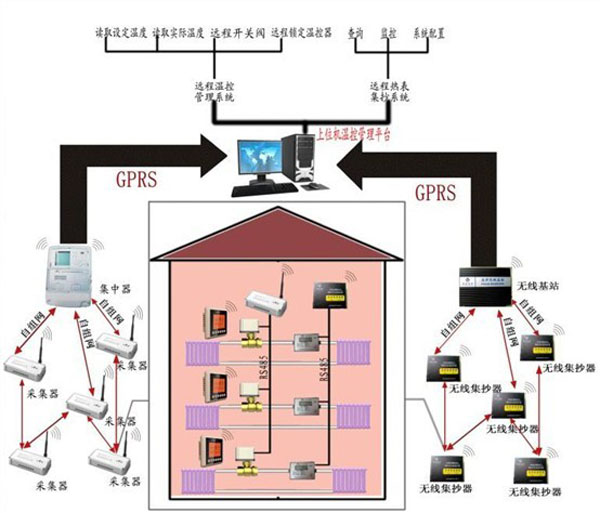

供熱計量與溫控一體化系統,是綜合政府主管部門、供熱企業、居民用戶多方面要求,結合工程實踐以節能、降耗、節費、自控為出發點設計的供熱計量一體化解決方案??蓾M足“供熱企業可控,居民用戶可調,政府主管部門可管”的數字化遠程監控的要求。整個系統由室內溫控器、電動控制閥、戶用熱量表、集中器和服務器五部分組成。集中器通過M-BUS總線采集熱計量、室溫、閥控狀態等數據,并上傳至服務器進行數據處理和統計分析。用戶可根據自己的需要設定室內溫度,系統通過電動控制閥自動調節入戶流量,做到按需供熱、主動節能。主要控制參數有:給水的溫度、壓力、流量;回水的溫度、壓力、流量等。通過對這些主要參數的監測,可以及時的進行溫度調解和補給水對各個環節系統進行調解。
